文章報道了一種以粗麻廢料為原料，通過簡單的兩步炭化工藝合成高收率含石墨烯生物炭的方法。第一步是原料在600℃下碳化，接著是球磨，然后在1200℃下使用KOH進行石墨化。通過對制備的生物石墨烯和商用石墨烯的對比分析，揭示了粗麻基石墨烯優(yōu)越的石墨烯性能。值得注意的是，這種生物基石墨烯表現出優(yōu)異的特性，如1021 m
2/g的BET表面積，拉曼光譜中的缺陷與石墨烯之比低至0.12，總產率為19% wt。這些發(fā)現突出了粗麻袋廢料作為高質量石墨烯合成的可持續(xù)前體的潛力及其在各種應用中的潛力。

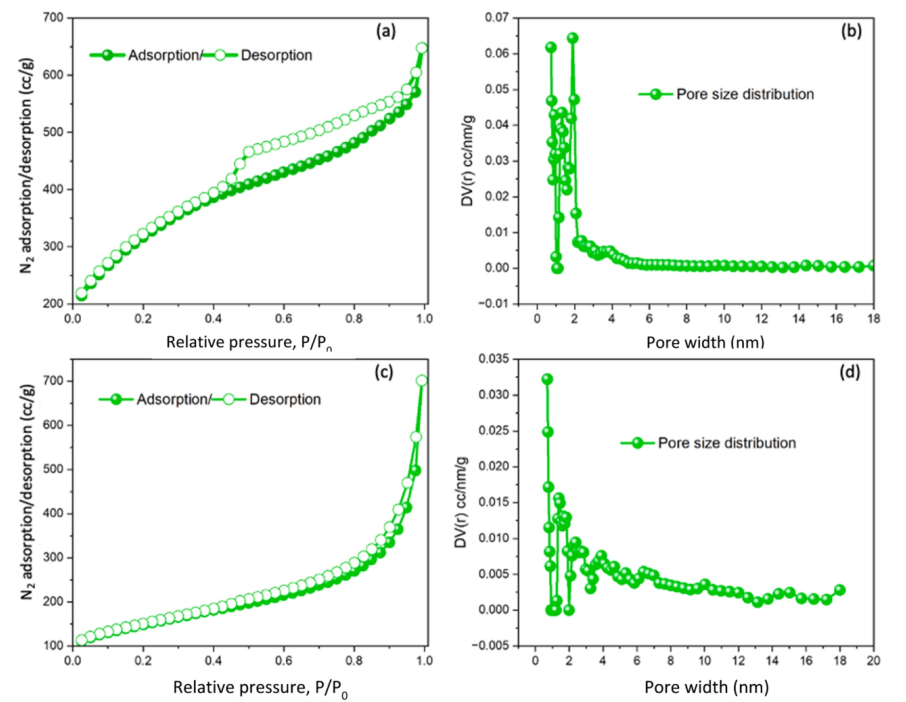

圖1. N
2吸附/解吸等溫線和孔徑分布:(a)和(b)粗麻石墨烯；(c)和(d)商業(yè)級石墨烯納米片。

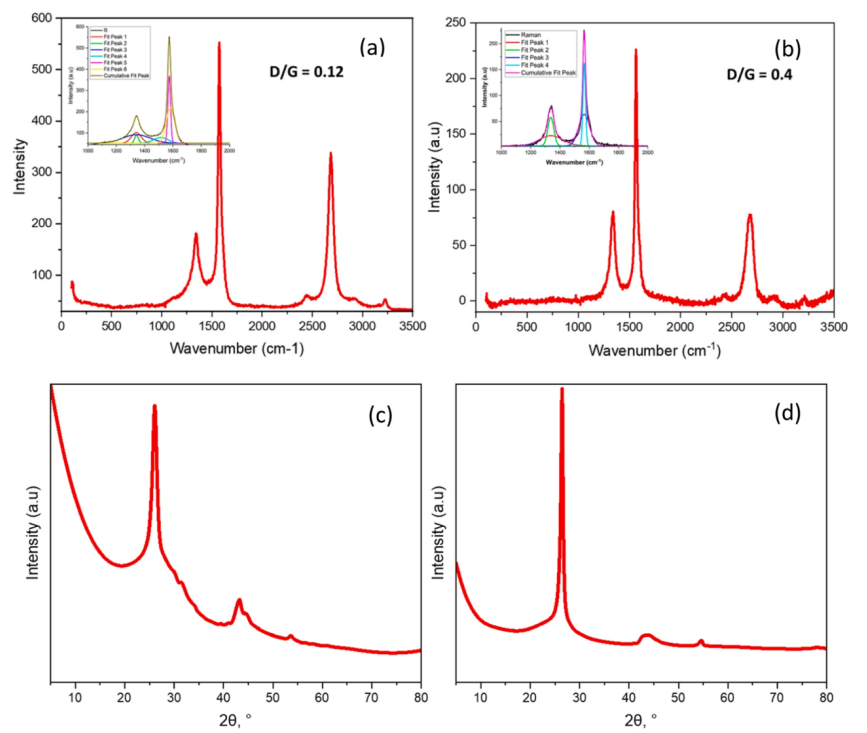

圖2. 亞麻基石墨烯(a)、商用級石墨烯納米片(b)的拉曼光譜和擬合拉曼曲線(插圖);制備的粗麻基石墨烯(c)和商用級石墨烯納米片的XRD圖譜(d)。
圖3. 粗麻布石墨烯(a-c)和商用級石墨烯納米片 (d-f)的SEM, TEM和HR-TEM圖像。

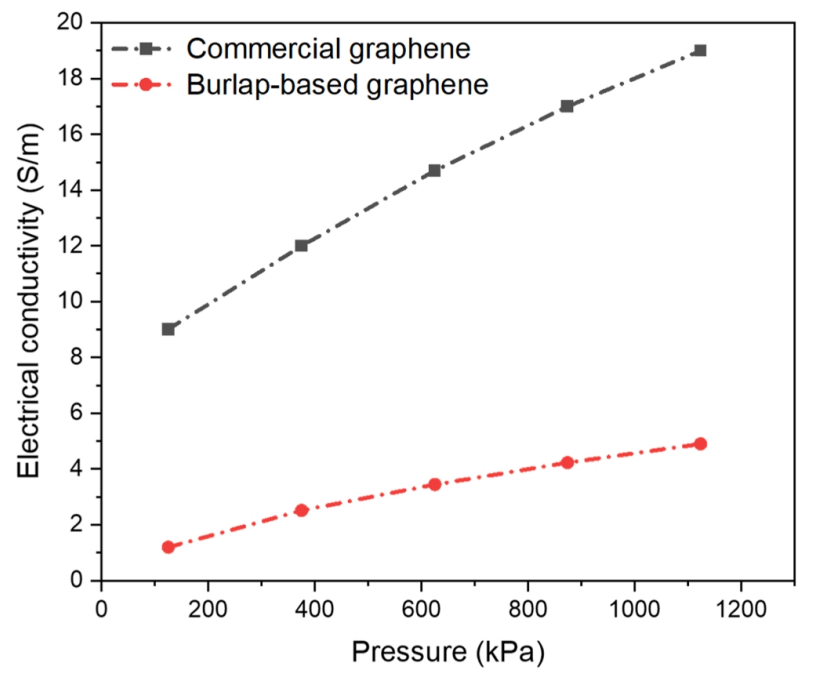

圖4. 粗麻布和商用級石墨烯材料的電導率結果比較。
相關研究成果由加拿大圭爾夫大學工程學院、植物農學系生物制品發(fā)現與開發(fā)中心Haftom Weldekidan等人于2024年發(fā)表在Carbon Trends (https://doi.org/10.1016/j.cartre.2024.100336 )上。原文：Graphene-containing biocarbon from burlap waste: Property comparison with commercial grade graphene nanoplatelets
轉自《石墨烯研究》公眾號
